施設利用状況表示システム『ノックは無用!』

施設利用状況表示システム
『ノックは無用!』

昨今の社会的課題である混雑緩和に役立てることができるシステムです。

『ノックは無用!』はトイレなどの施設の利用状況をひと目で確認できる案内表示器です。エネルギーハーベスト(環境発電)技術を利用したEnOcean製無線モジュール搭載のデバイスを組み合わせてこのシステムを構築します。発電により電波を発信するため、送信デバイスには電池も配線も不要で、現在運用中の施設に後付けで簡単に設置が可能です。駅や空港、商業施設からオフィスビルまで、トイレだけでなく会議室や喫煙室、授乳室や試着室など不特定多数の人が利用する施設に、利用状況のスマートな表示方法を提案いたします。

EnOcean無線送信デバイス

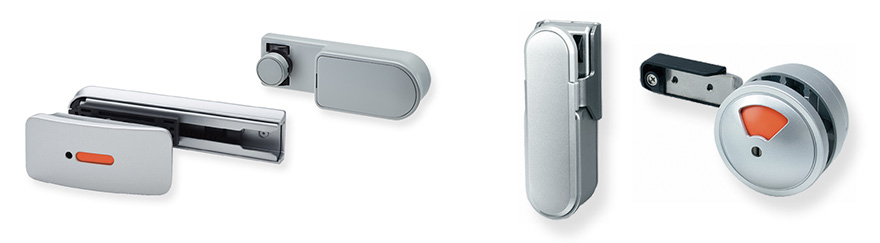

『ノックは無用!』はトイレの個室の鍵にシブタニ社製『SwitchStrike Air』を採用。扉の施解錠の際に加える力による発電を利用して、表示器側の受信機に信号を送ります。スイッチストライクエアーは発電により無線通信を行うため、面倒な配線工事も必要なく、設置後は電池交換などのメンテナンスも一切不要です。

スイッチストライクエアーの他にもEnOcean製無線モジュールを搭載したリモコンスイッチやセンサー等の『EnOcean Gadget』を設置することで、トイレに限らず会議室や喫煙室、授乳室やシャワー室など、様々な施設にご利用いただけます。
『ノックは無用!』はトイレの個室の鍵にシブタニ社製『SwitchStrike Air』を採用。扉の施解錠の際に加える力による発電を利用して、表示器側の受信機に信号を送ります。スイッチストライクエアーは発電により無線通信を行うため、面倒な配線工事も必要なく、設置後は電池交換などのメンテナンスも一切不要です。

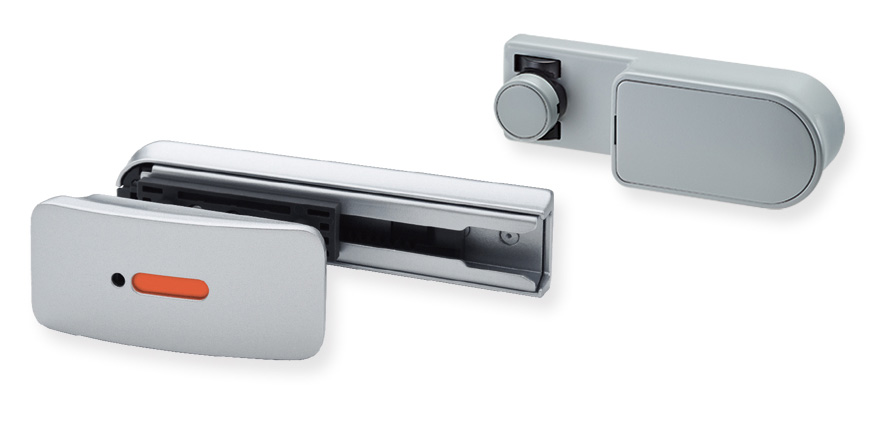

スイッチストライクエアー Switchstrike Air

スライドラッチ(LB-610) / SwitchStrike Air(LB-630E)

スイッチストライクエアー Switchstrike Air

スライドラッチ(LB-610) / SwitchStrike Air(LB-612)

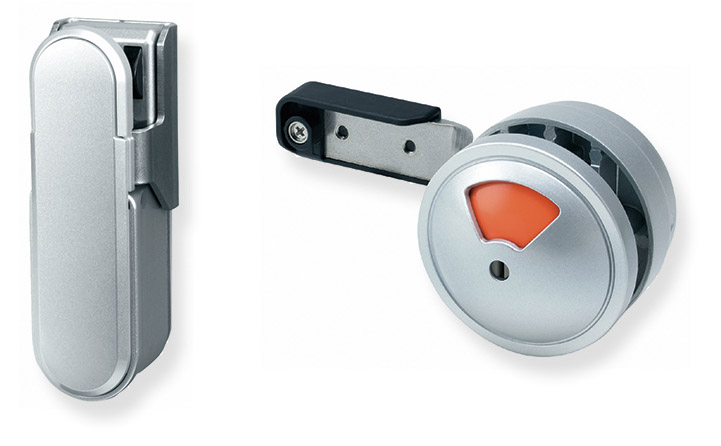

スイッチストライクエアー Switchstrike Air

SwitchStrike Air(LB-930E) / 打掛錠(LB-911E)

サムターンエアー Thumbturn Air

Thumbturn Air(CA-22) / Thumbturn Air(CA-20)

スイッチストライクエアーの他にもEnOcean無線モジュールを搭載したリモコンスイッチやセンサー等の『EnOcean Gadget』を設置することで、トイレに限らず会議室や喫煙室、授乳室やシャワー室など、様々な施設にご利用いただけます。

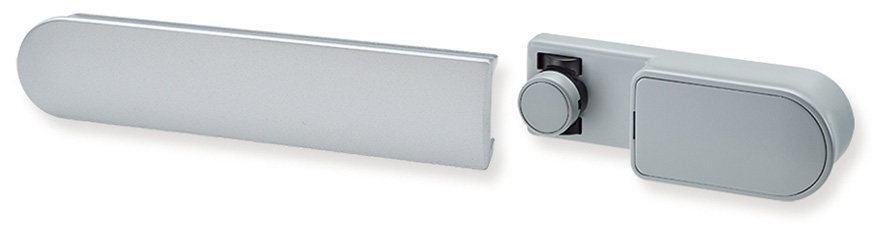

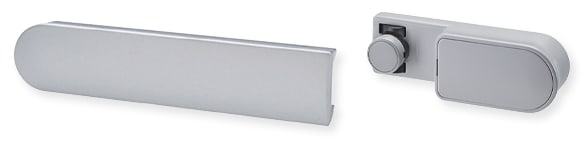

スイッチストライクエアー Switchstrike-Air LB-630E

スライドラッチ(LB-610) / SwitchStrike Air(LB-630E)

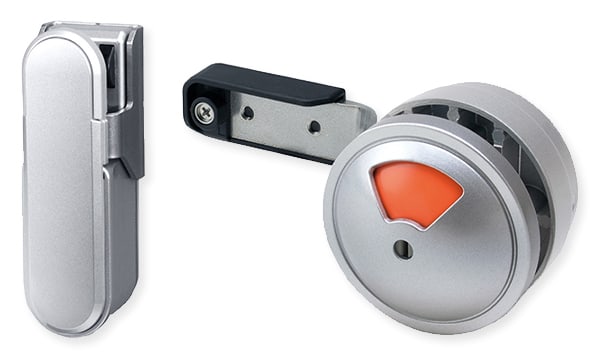

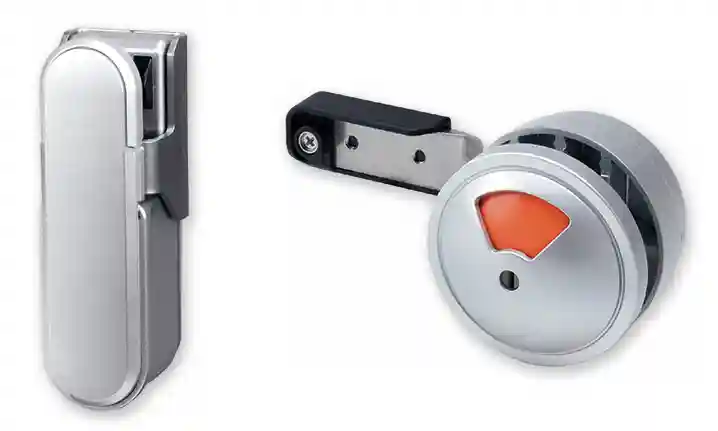

スイッチストライクエアー Switchstrike-Air LB-930E

SwitchStrike Air(LB-930E) / 打掛錠(LB-911E)

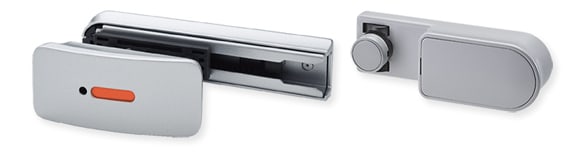

スイッチストライクエアー Switchstrike-Air LB-612

スライドラッチ(LB-610) / SwitchStrike Air(LB-612)

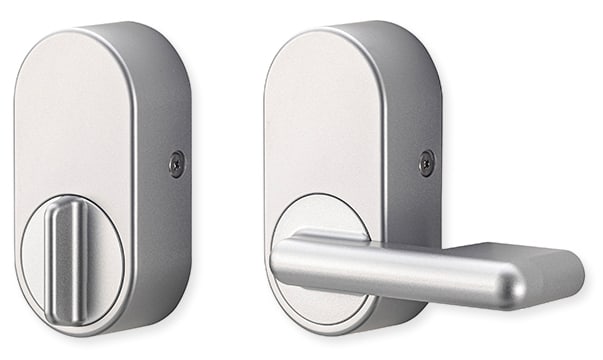

Thumbturn-Air サムターンエア CA-22 CA-20

Thumbturn Air(CA-22) / Thumbturn Air(CA-20)

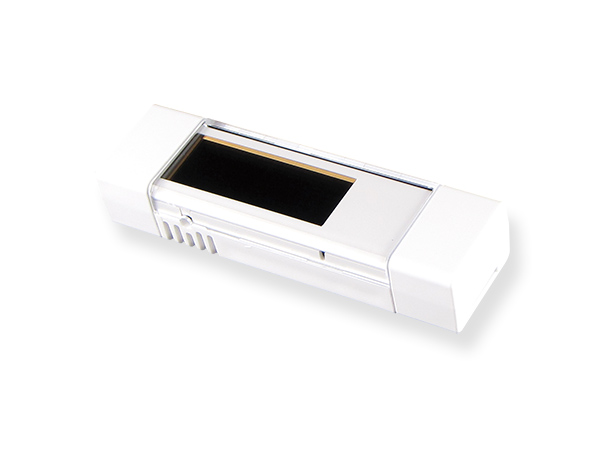

EnOcean マグネットセンサー EMCSJ

マグネットセンサー

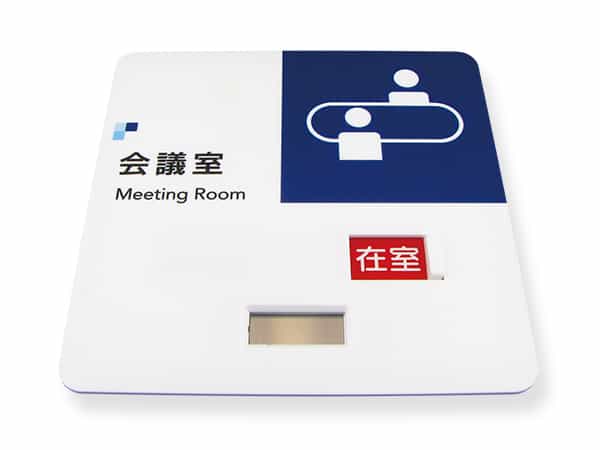

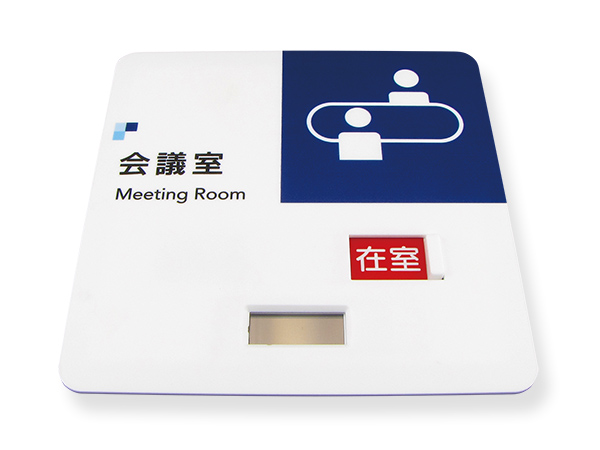

EnOcean 会議室サイン

会議室サイン

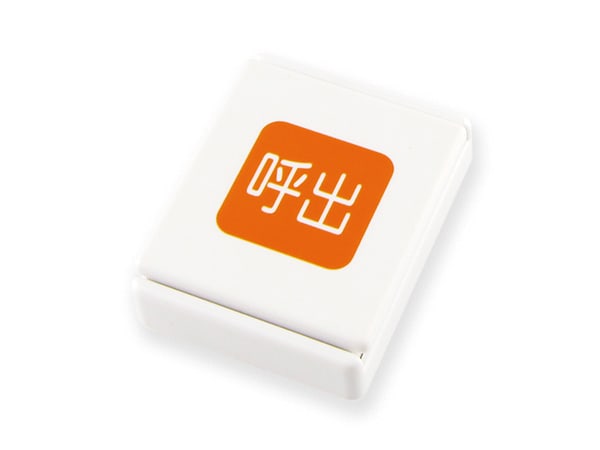

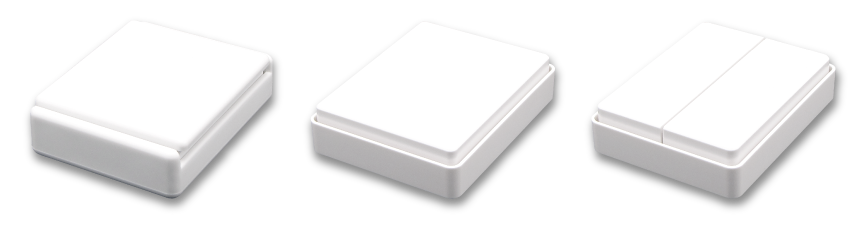

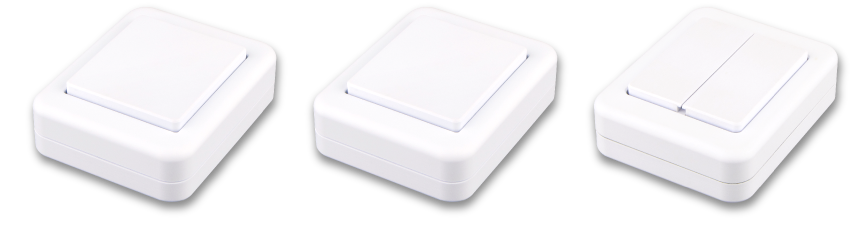

T01-EnOcean 電池レスリモコンスイッチ 非防水タイプ

リモコンスイッチ

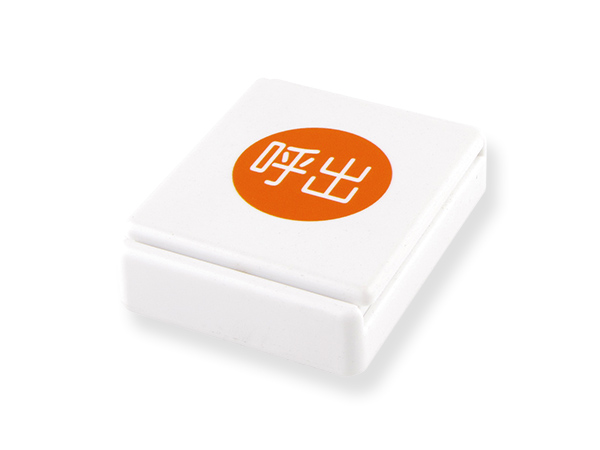

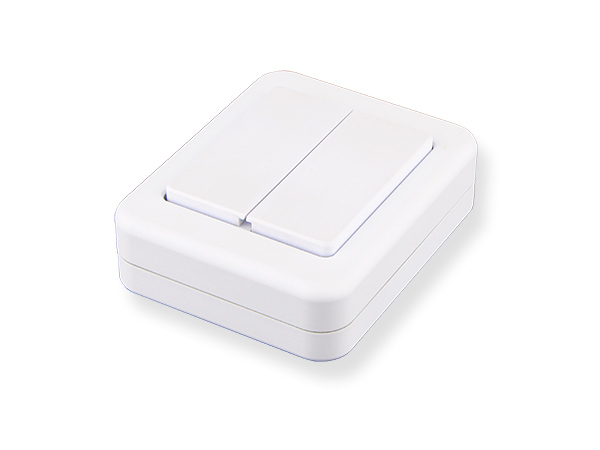

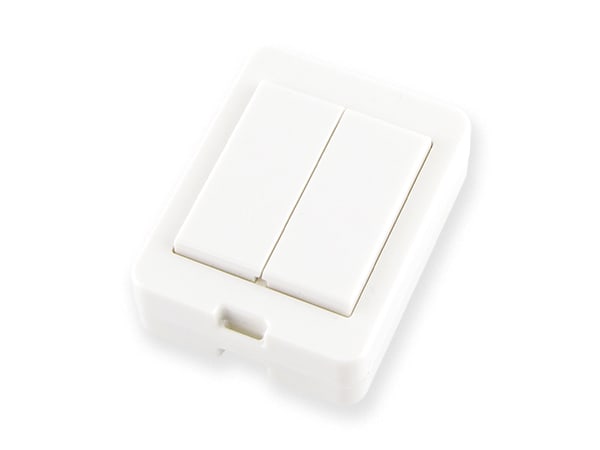

T01-EnOcean 電池レスリモコンスイッチ 防水タイプ

防水リモコンスイッチ

案内表示器

施設利用状況表示システム『ノックは無用!』の案内表示器は、LEDランプの点灯色により使用中かどうかを識別します。表示の方法には様々なバリエーションがあり、設置する場所や用途に合わせてお選びいただけます。

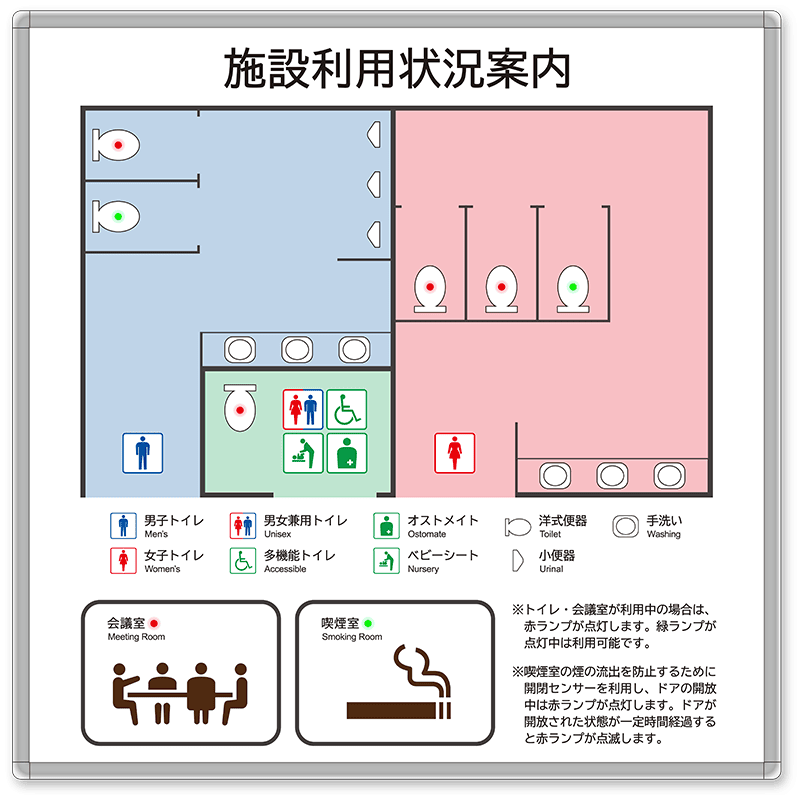

カスタマイズパネル (W300 x D38 x H200mm〜)

カスタマイズパネル
W300 x D38 x H200mm〜

ノックは無用! カスタマイズパネル
カスタマイズパネルは、施設の配置図を元にデザインを起こした施設内設備の案内板にシステムを組み込みます。個室のドアが施錠されるとLEDサインが緑色から赤色に変化します。事故や事件防止の観点から、施錠から一定時間を経過した際に、赤ランプを点滅させることなども可能です。 ※シングルサインも同様の仕様に変更することが可能です。

トイレの配置図はもちろん、同フロア内の他の施設の利用状況を表示させることも可能です。また、多層階に渡って複数の施設にパネルを設置した場合に、それぞれの情報をパネル間で共有して表示することも可能です。

またこれらの情報をゲートウェイを介してクラウドにアップすることで、管理者はもちろん、利用者がスマートフォンやPCで事前に確認することができるシステムの構築も可能です。
カスタマイズパネルは、施設の配置図を元にデザインを起こした施設内設備の案内板にシステムを組み込みます。個室のドアが施錠されるとLEDサインが緑色から赤色に変化します。事故や事件防止の観点から、施錠から一定時間を経過した際に、赤ランプを点滅させることなども可能です。 ※シングルサインも同様の仕様に変更することが可能です。
トイレの配置図はもちろん、同フロア内の他の施設の利用状況を表示させることも可能です。また、多層階に渡って複数の施設にパネルを設置した場合に、それぞれの情報をパネル間で共有して表示することも可能です。
またこれらの情報をゲートウェイを介してクラウドにアップすることで、管理者はもちろん、利用者がスマートフォンやPCで事前に確認することができるシステムの構築も可能です。

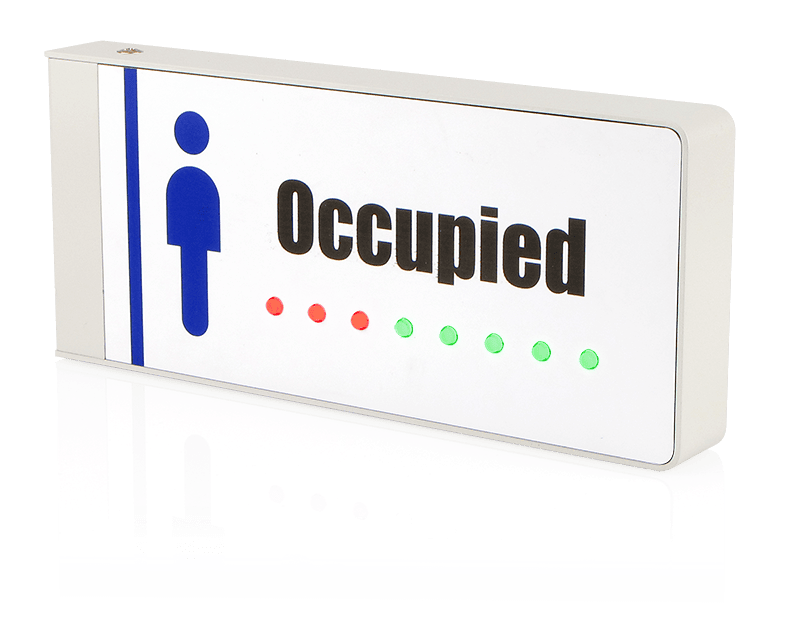

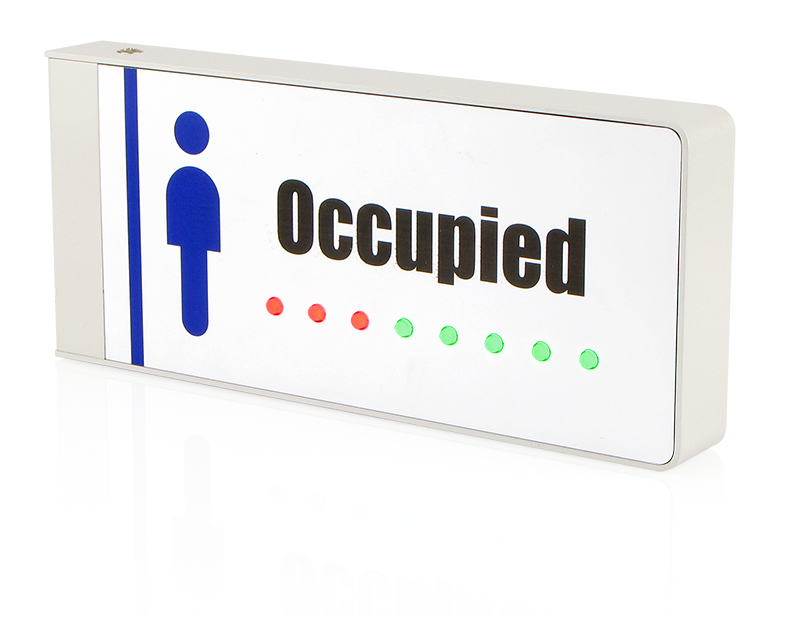

カウントサイン(W220 x D28 x H96mm)

カウントサイン
W220 x D28 x H96mm

ノックは無用! カウントサイン
利用可能な個室数を案内する『突き出しタイプ』の表示器です。両面に同じプレートと同数のLEDを実装してあり、通路途中にあるトイレなどの施設に特に適しています。 個室の配置に関わらず、利用数に合わせてカウントアップ方式でLEDが赤色に変化します。LEDは最大8個まで実装可能で、個室数に合わせて制作します。 また8室以上のトイレに設置する場合は、利用可能な個室が何室残っているかを表示する仕様にも対応可能です。

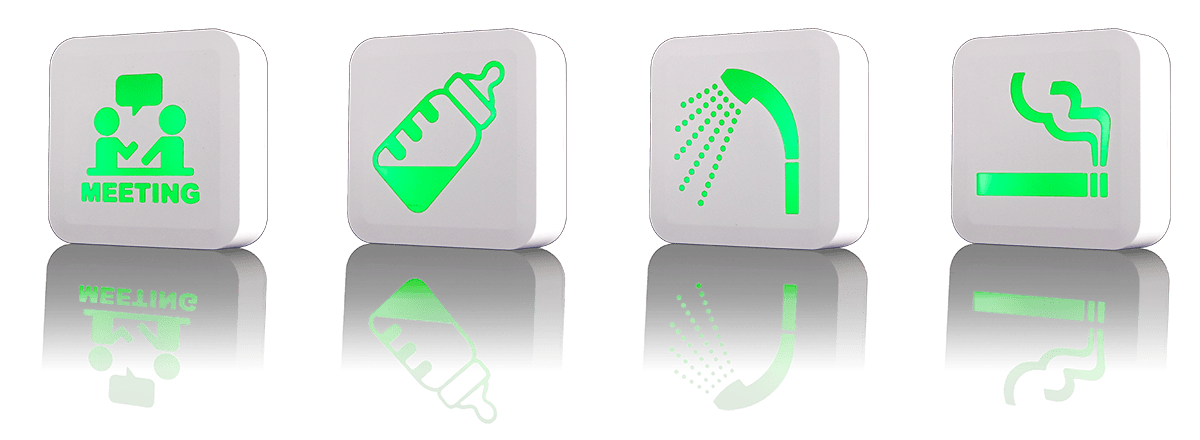

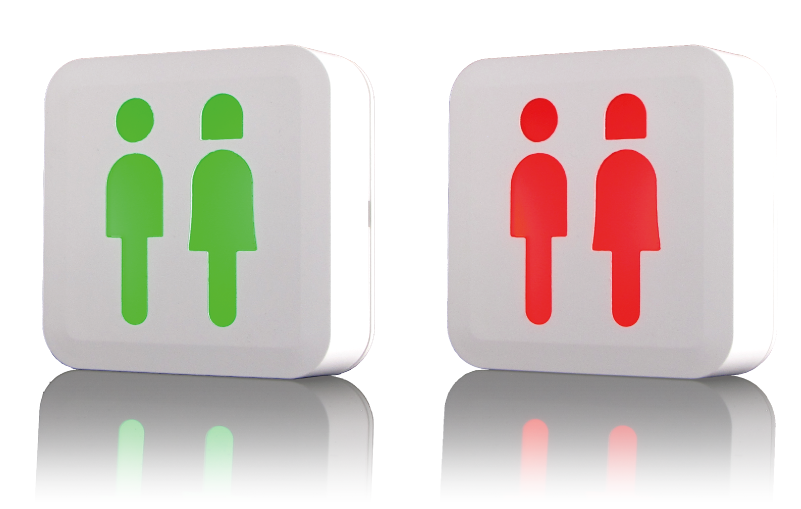

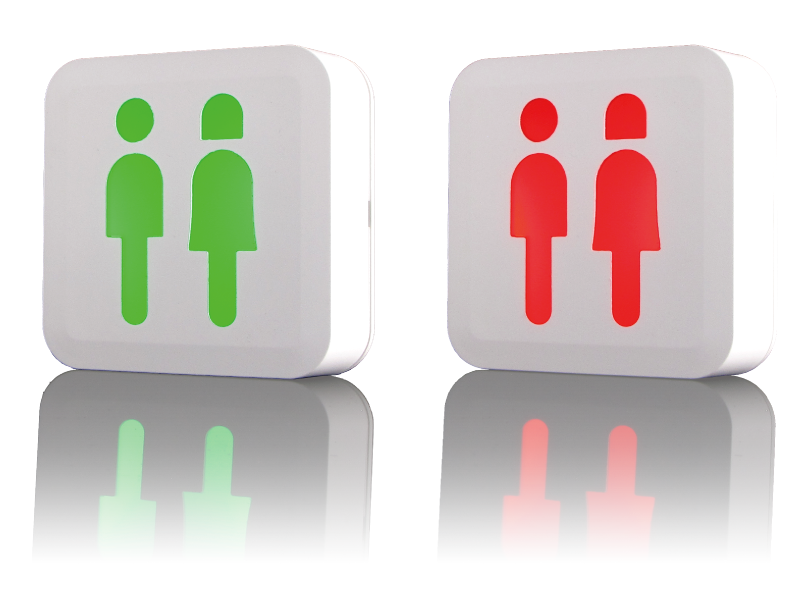

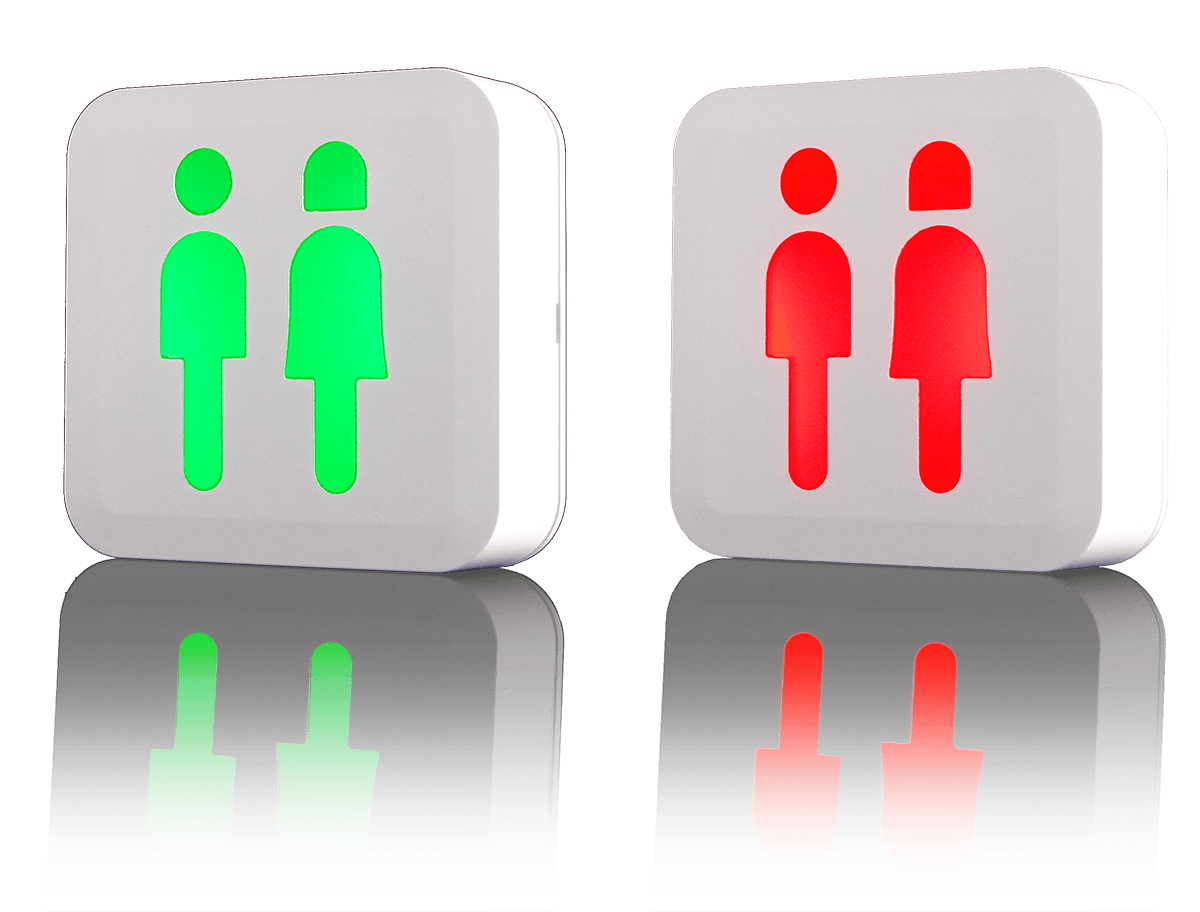

シングルサイン(W100 x D35 x H100mm)

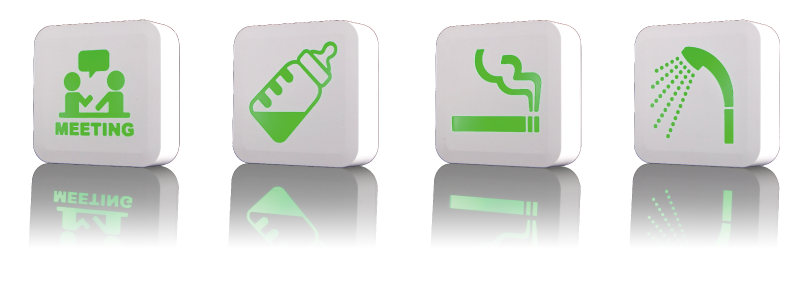

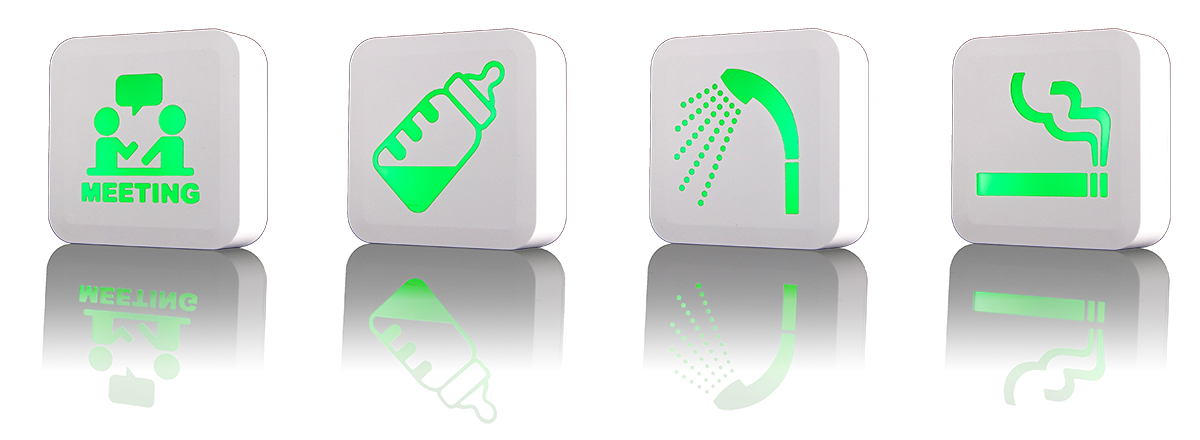

シングルサイン
W100 x D35 x H100mm

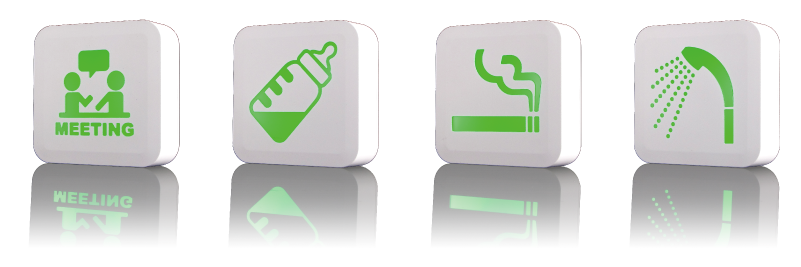

シングルタイプの表示器です。個室ごとの設置はもちろん、全個室が使用中の場合のみ赤色に変化させるといった複数の個室をひとつの表示器でまとめて表示することも可能です。表示のシンボルはご希望のデザインを承ります。

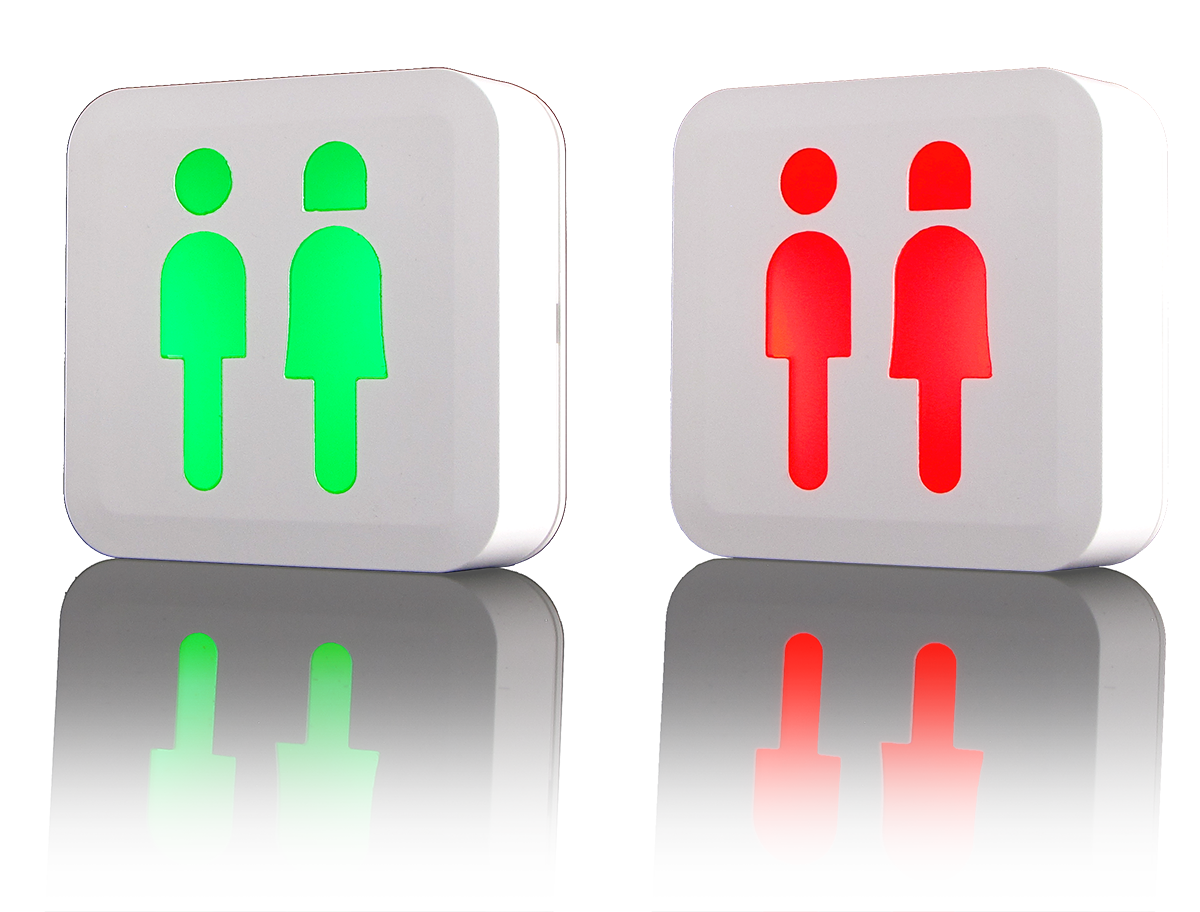

ノックは無用! シングルサイン トイレ
シングルタイプの表示器です。個室ごとの設置はもちろん、全個室が使用中の場合のみ赤色に変化させるといった複数の個室をひとつの表示器でまとめて表示することも可能です。表示のシンボルはご希望のデザインを承ります。

デジタルサイン(フルハイビジョン画質)

デジタルサイン
フルハイビジョン画質

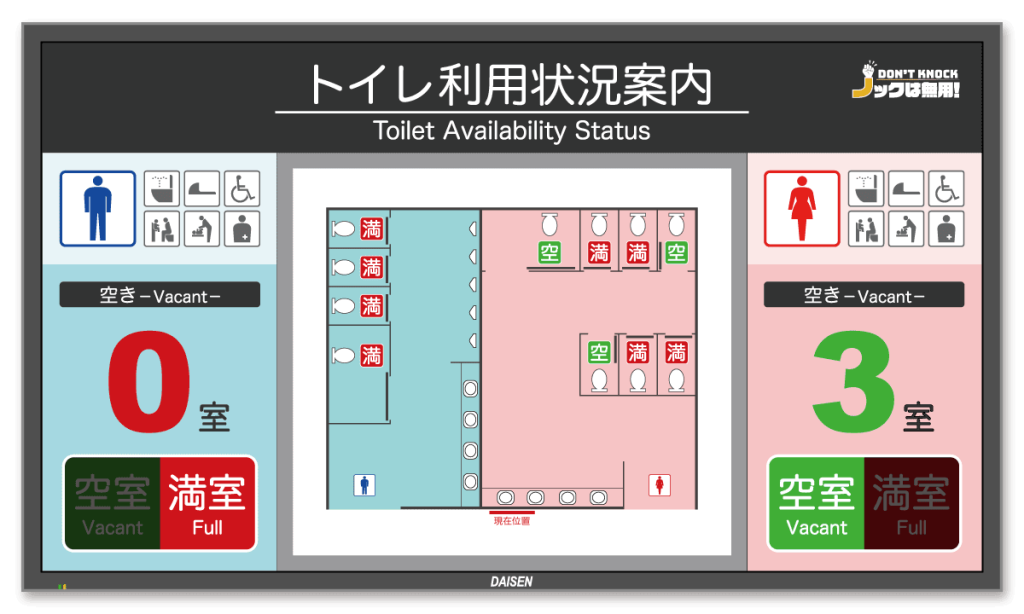

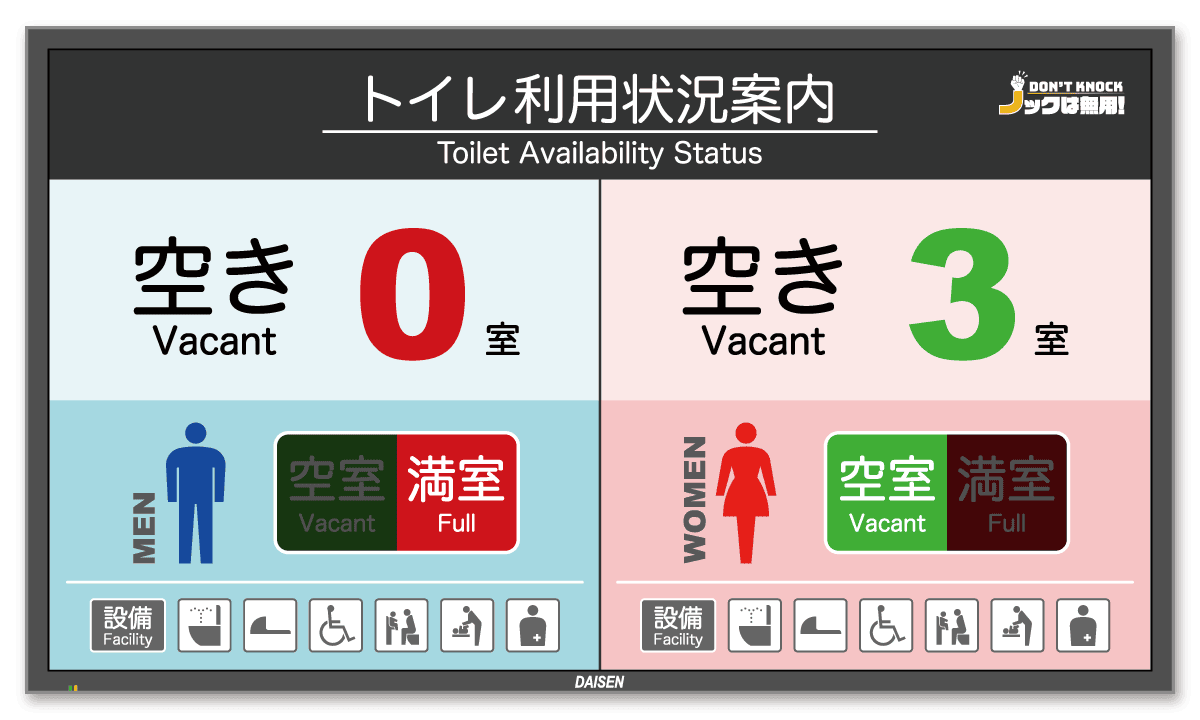

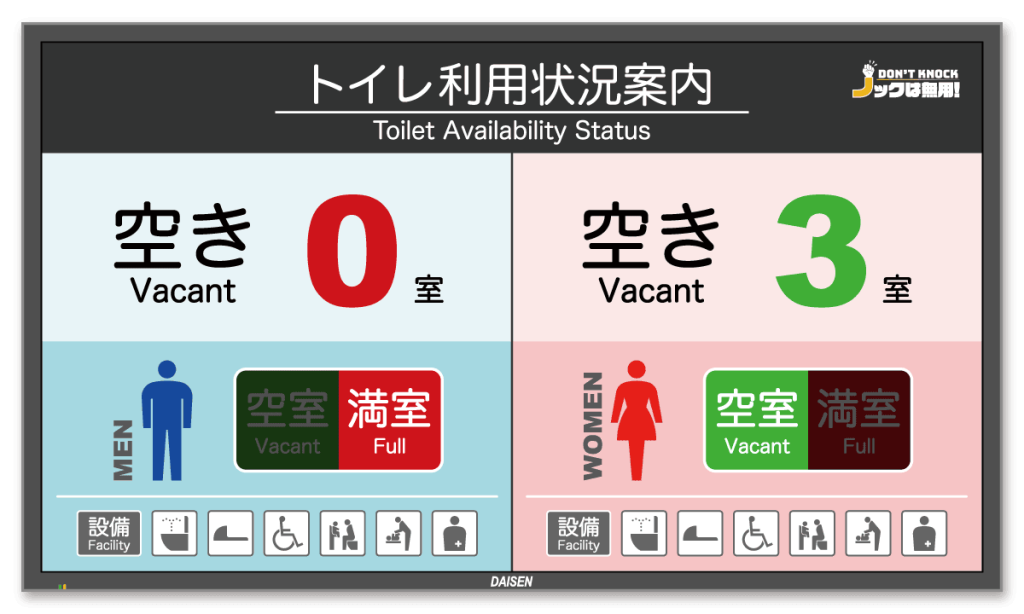

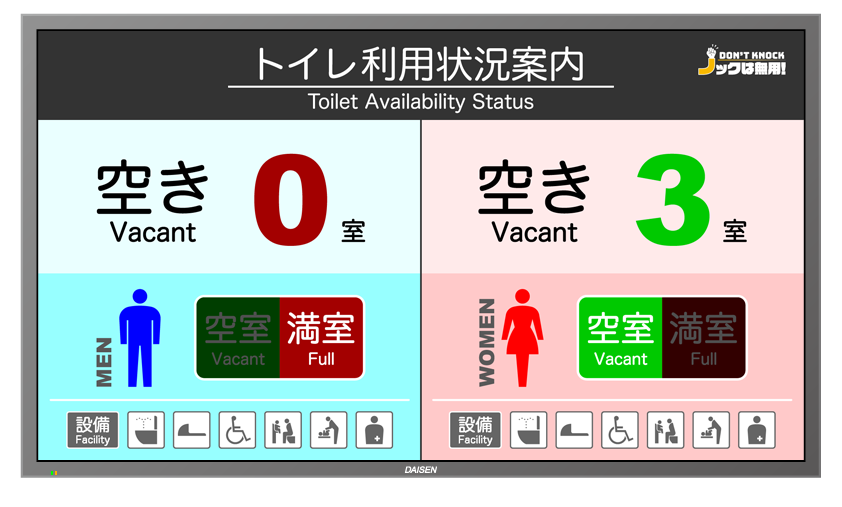

ノックは無用! デジタルサイン トイレ利用状況案内標準仕様

[標準仕様] トイレ用デジタルサイン

空室数がひと目で確認できるデジタルサイネージです。サイネージ用の小型PCを使用して液晶ディスプレイ(HDMI接続が必須)を案内板として利用します。

ローカルネットワークの利用または有線による距離の延長を施すことで、ディスプレイをトイレから離れた場所に設置することも可能になります。またこれらの情報をゲートウェイを介してクラウドにアップすることで、管理者はもちろん、利用者がスマートフォンやPCで事前に確認することができるシステムの構築も可能です。
ノックは無用! デジタルサイン トイレ利用状況案内カスタマイズ仕様

[カスタマイズ仕様] トイレ用デジタルサイン

標準仕様

トイレの空き個室数および男女それぞれのトイレが有する設備を表示します。全個室が使用中になると表示が『空室』から『満室』に変わります。男女それぞれの総個室数や設備の設定や変更は、ユーザー自身で設定画面から行うことが可能です。

カスタマイズ仕様

空き個室数に加え、トイレの配置図上に利用状況を表示することが可能になります。その他、多機能トイレの利用状況を実装するなどのご要望にも対応可能です。
ノックは無用! デジタルサイン トイレ利用状況案内標準仕様

[標準仕様] トイレ用デジタルサイン

ノックは無用! デジタルサイン トイレ利用状況案内カスタマイズ仕様

[カスタマイズ仕様] トイレ用デジタルサイン

空室数がひと目で確認できるデジタルサイネージです。サイネージ用の小型PCを使用して液晶ディスプレイ(HDMI接続が必須)を案内板として利用します。
ローカルネットワークの利用または有線による距離の延長を施すことで、ディスプレイをトイレから離れた場所に設置することも可能になります。またこれらの情報をゲートウェイを介してクラウドにアップすることで、管理者はもちろん、利用者がスマートフォンやPCで事前に確認することができるシステムの構築も可能です。

標準仕様

トイレの空き個室数および男女それぞれのトイレが有する設備を表示します。全個室が使用中になると表示が『空室』から『満室』に変わります。男女それぞれの総個室数や設備の設定や変更は、ユーザー自身で設定画面から行うことが可能です。

カスタマイズ仕様

空き個室数に加え、トイレの配置図上に利用状況を表示することが可能になります。その他、多機能トイレの利用状況を実装するなどのご要望にも対応可能です。

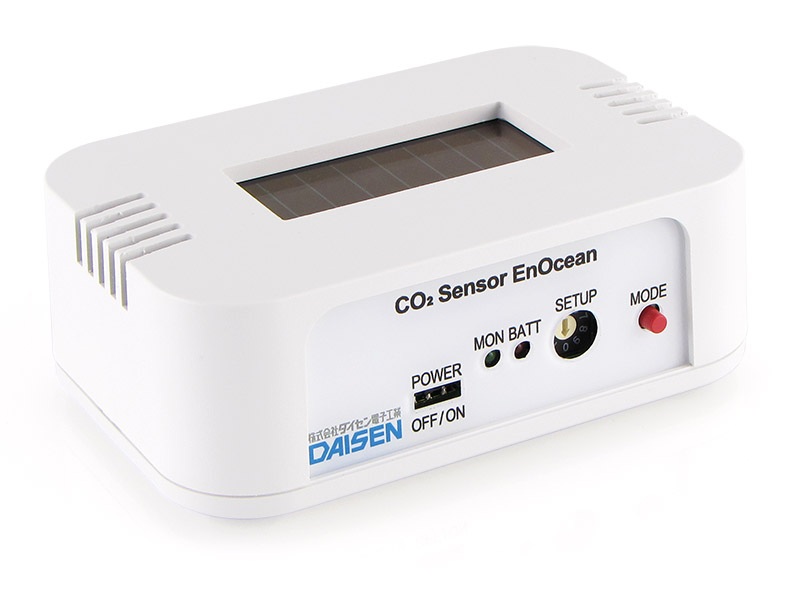

ドアセンサーとCO₂センサーを併用した会議室の利用案内

ドアセンサーとCO₂センサーを
併用した会議室の利用案内

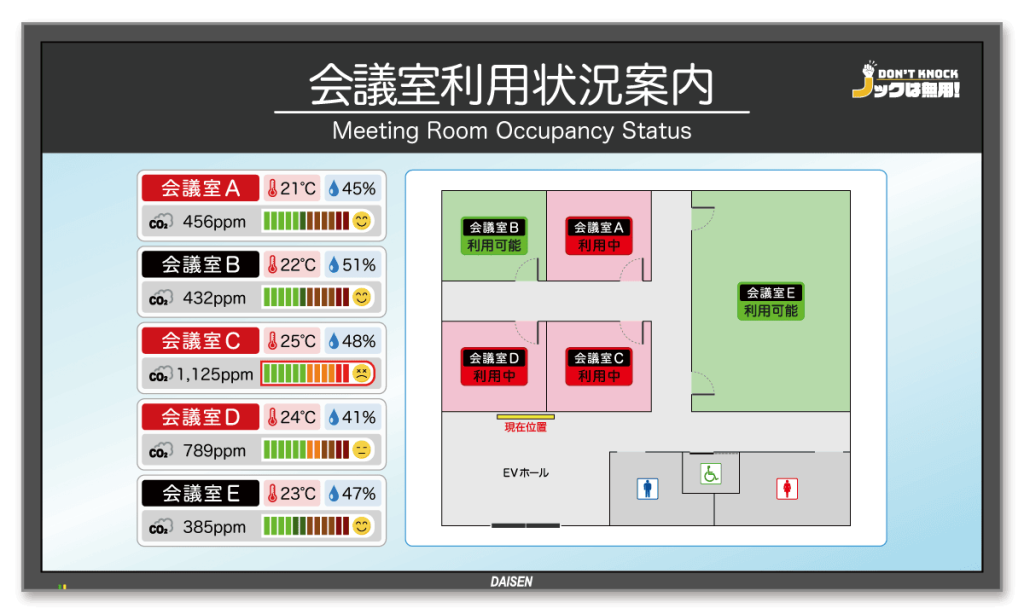

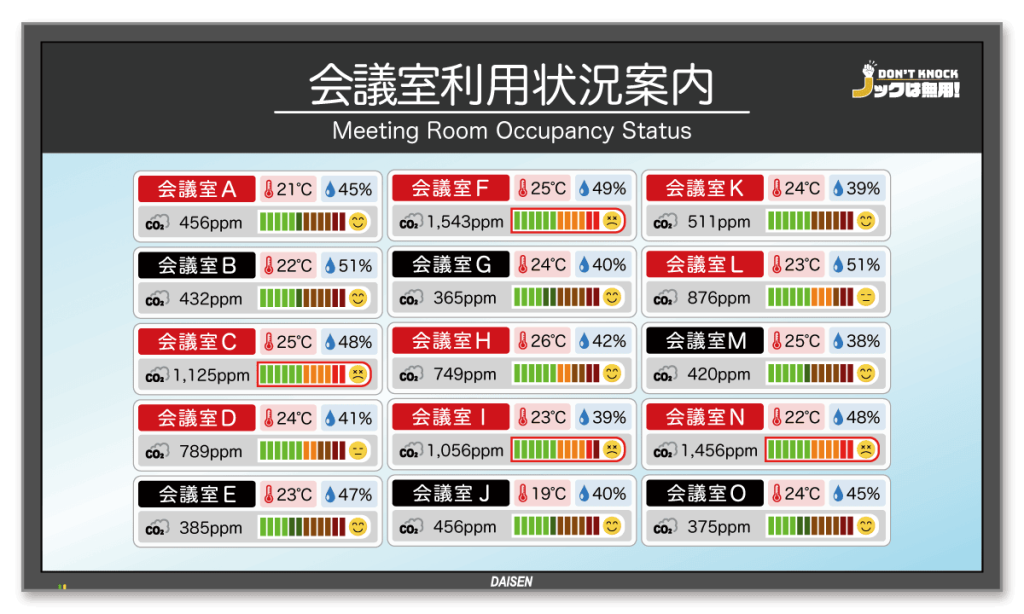

ノックは無用! デジタルサイン 会議室利用状況案内標準仕様

[標準仕様] 会議室用デジタルサイン

会議室および同フロア内における施設の利用状況を表示します。ドアセンサーに加えCO₂センサーを設置することにより、個室内のCO₂濃度・温度・湿度を計測しリアルタイムで表示します。CO₂濃度が厚生労働省推奨の基準値1,000ppmを超えるとアラートが表示されます。
ノックは無用! デジタルサイン 会議室利用状況案内カスタマイズ仕様

[カスタマイズ仕様] 会議室用デジタルサイン

会議室および同フロア内における施設の利用状況を、フロア配置図を伴って表示します。CO₂濃度が基準値を超えた際、画面への表示だけでなく利用者に直接アラートを発する、また自動で換気を行うシステムの構築など様々なカスタマイズが可能です。

マルチセンサーを使用した食品工場内の環境管理

マルチセンサーを使用した
食品工場内の環境管理

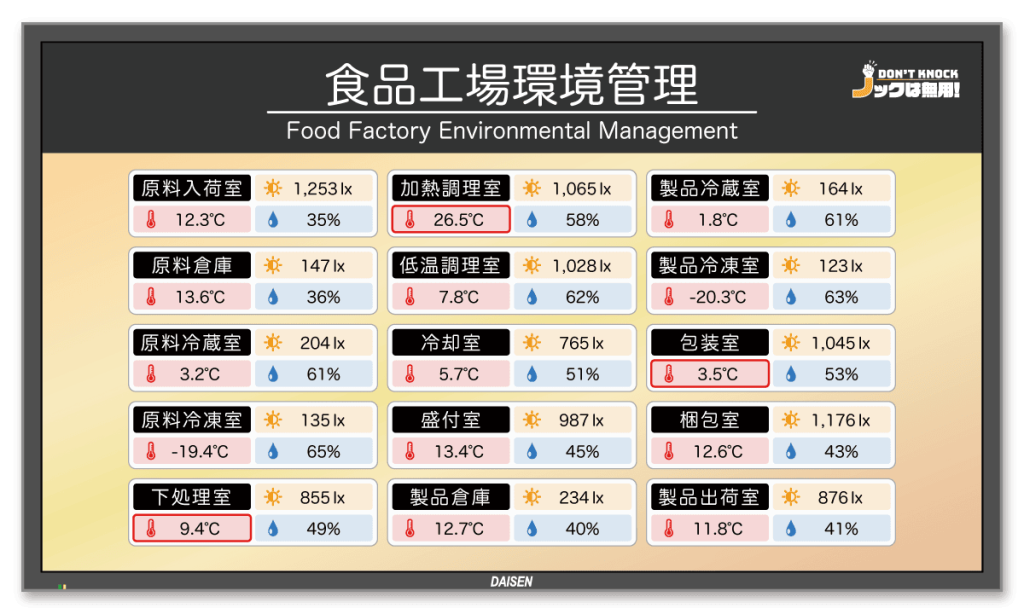

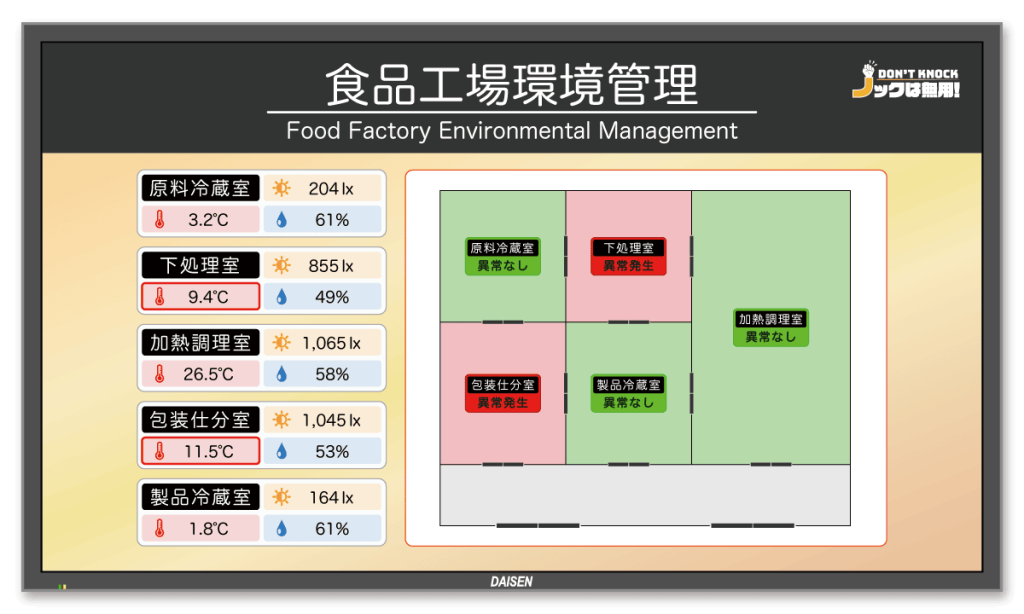

ノックは無用! デジタルサイン 食品工場環境管理標準仕様

[標準仕様] 食品工場用デジタルサイン

食品工場各室の環境を管理します。マルチセンサーを設置することにより、温度・湿度・明るさを計測しリアルタイムで表示します。室内の適正環境を設定することで、規定範囲を外れた値が計測された際はアラートが表示されます。
ノックは無用! デジタルサイン 食品工場環境管理カスタマイズ仕様

[カスタマイズ仕様] 食品工場用デジタルサイン

食品工場各室の環境管理をフロア配置図を伴って表示します。マルチセンサーを設置することにより、温度・湿度・明るさを計測しリアルタイムで表示します。室内の適正環境を設定することで、規定範囲を外れた値が計測された際はアラートが表示されます。
上記のトイレ、会議室、食品工場での利用はほんの一例に過ぎず、この他にも様々なセンサーおよび出力デバイスを伴うシステムの構築パターンが考えられます。デジタルサインは他のタイプのサインに比べ画面レイアウトの自由度が高く、案内表示と管理表示のどちらにおいてもあらゆるシーンに幅広く対応可能なコンテンツであると考えています。ご利用の環境に合わせてご提案いたしますので、お気軽にお問合せください。

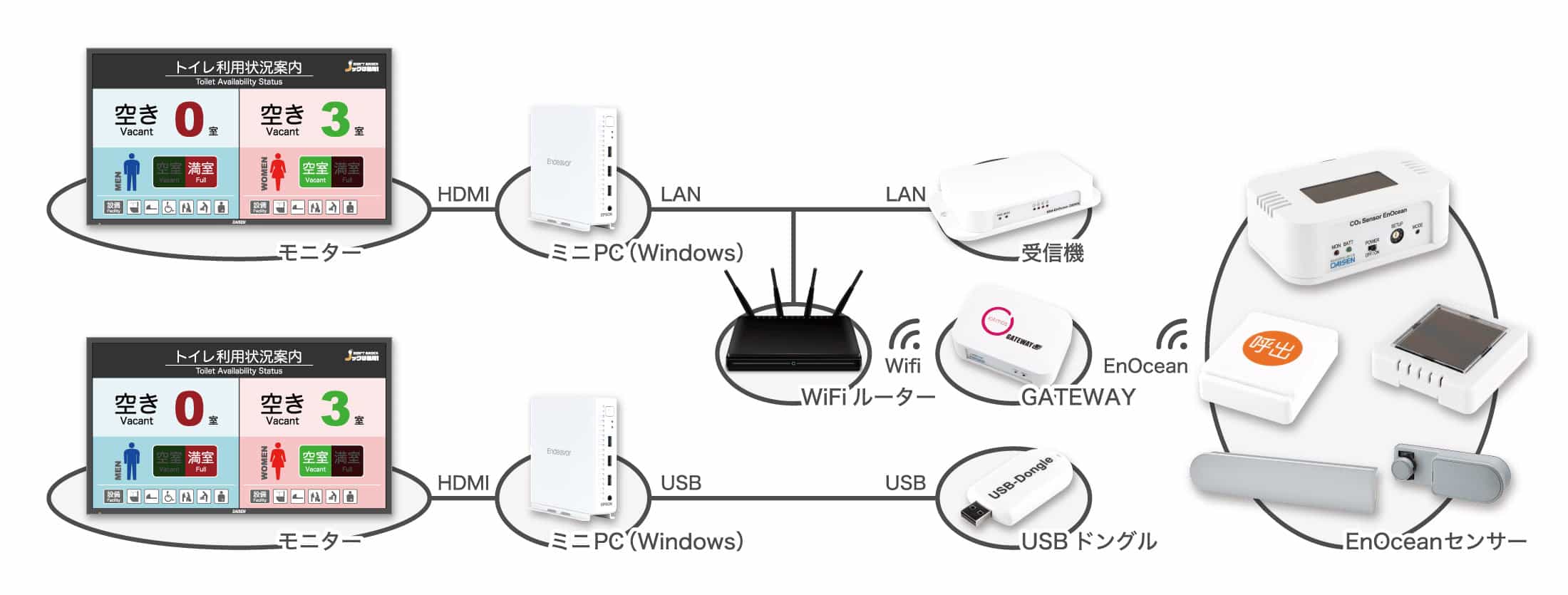

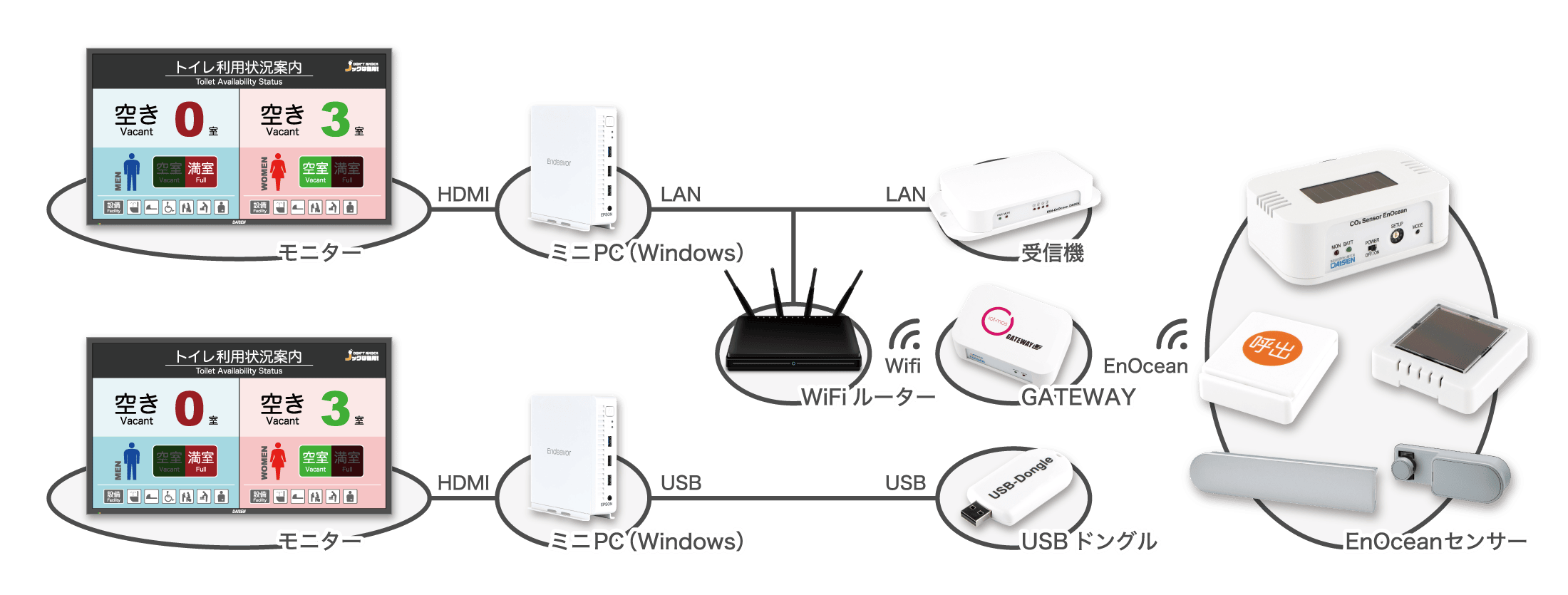

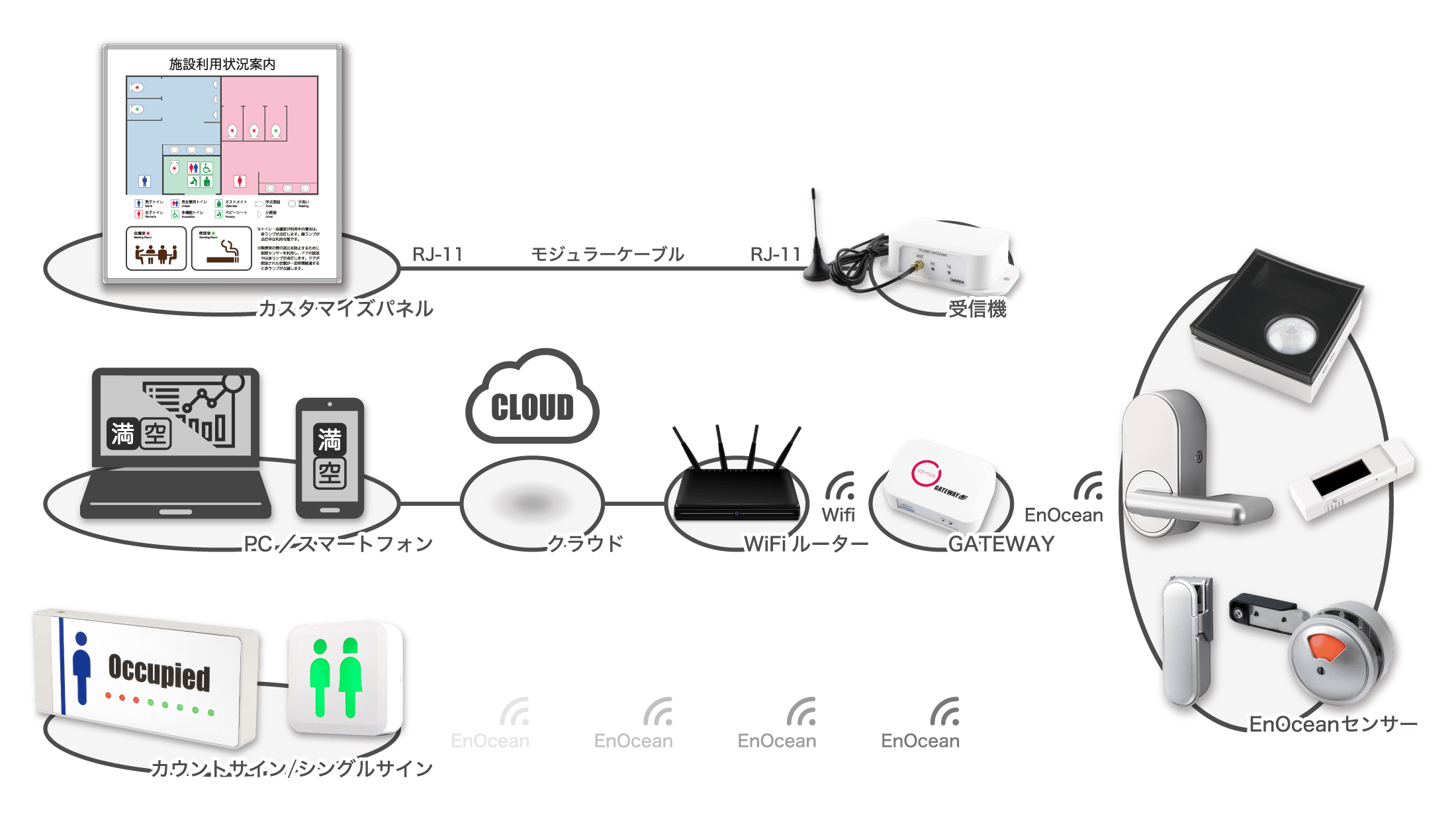

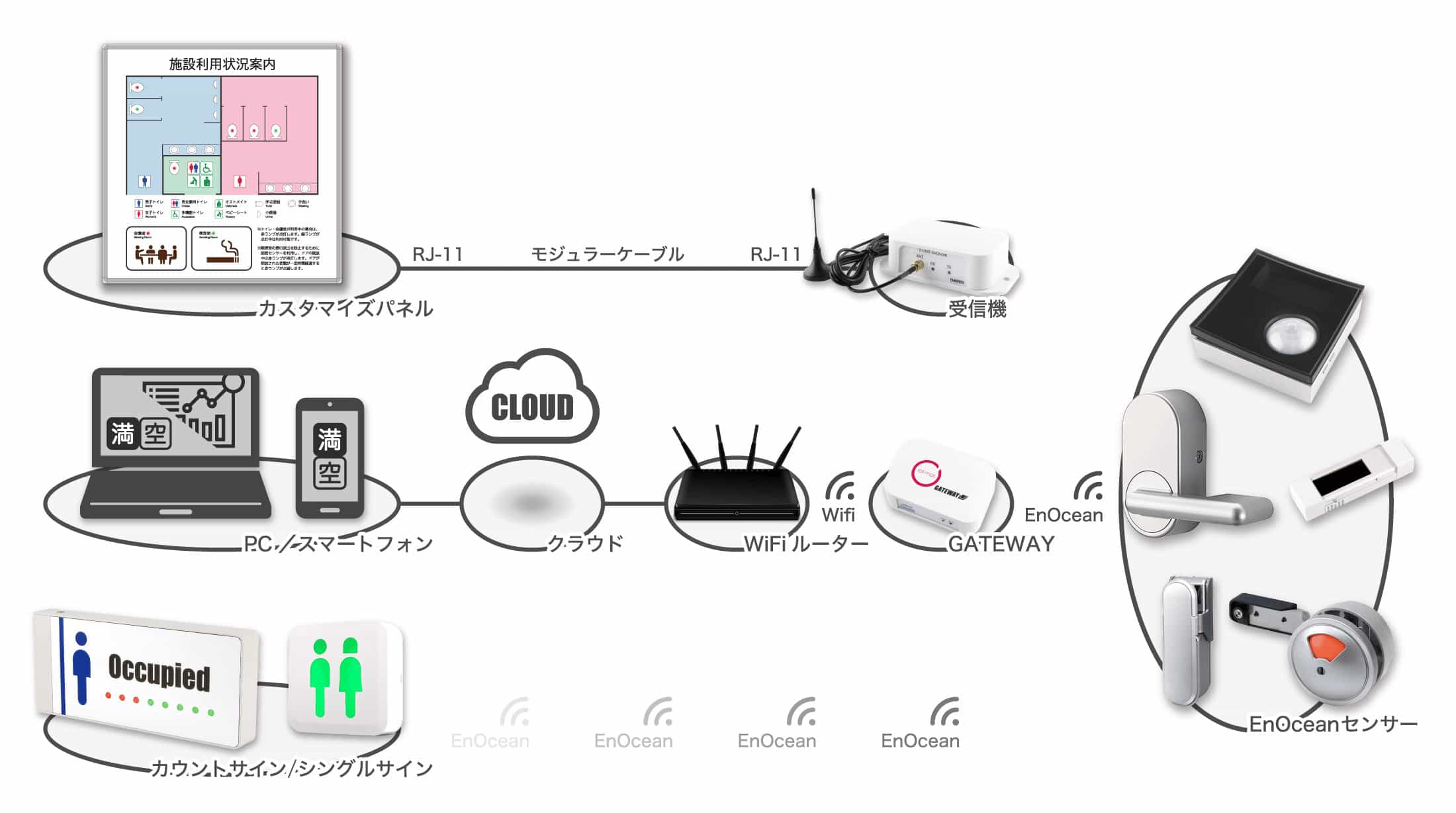

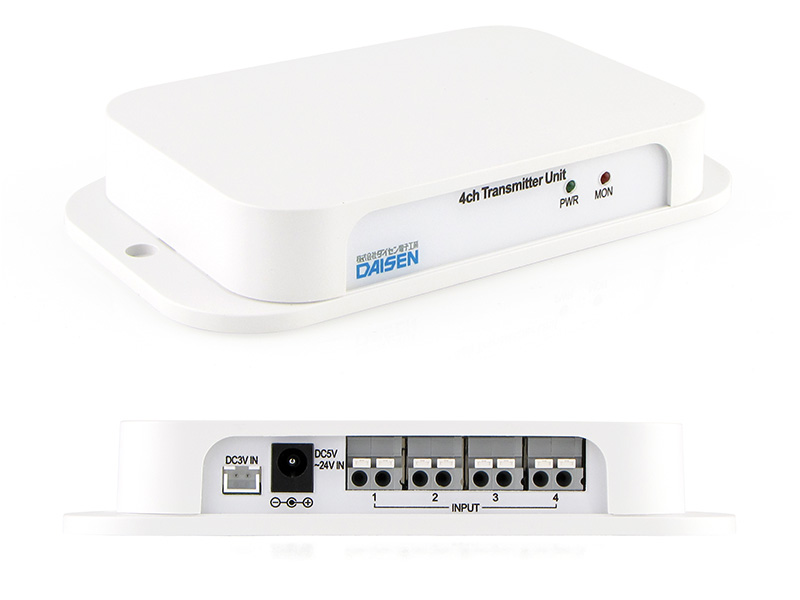

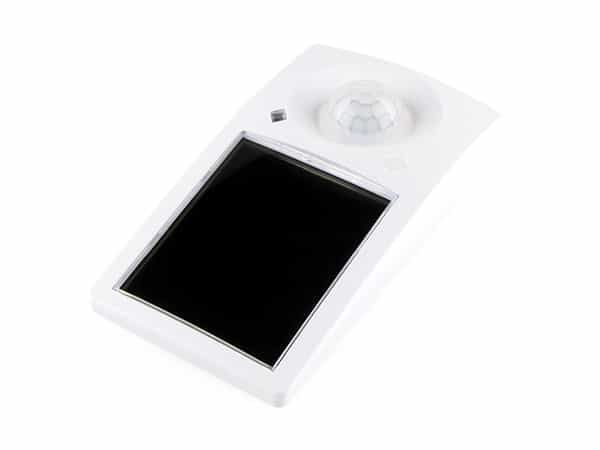

システム構成図

施設利用状況表示システム『ノックは無用!』のシステムを構築するための基本的な機器構成は以下の通りです。ダイセン電子工業では、以下のセンサーの他にも多様な入出力デバイス『EnOcean Gadget』をラインナップしています。『EnOcean Gadget』の組み合わせによって様々な分野におけるIoTシステムを組み上げることが可能です。現在ご利用の環境のIoT化、オートメーション化をご検討の際はお気軽にお問合せください。

EnOceanアライアンス

ダイセン電子工業は『EnOceanアライアンス』のメンバーです。

ダイセン電子工業は
EnOceanアライアンスメンバーです。

時代の流れに沿ったエネルギーハーベスティング技術を利用したEnOcean無線通信の持つ、未来への大いなる可能性に、ダイセン電子工業三十余年のリモコン技術を乗せて、私たちが描く『明るい未来』のために貢献したいと考えています。

商品の開発・改良に関するご要望・ご質問等ございましたら、お気軽にお問い合わせください。
